Quadro Wallbox até 8 kW 40A com Medidor 4 Funções – ZIAHO MQPW40-W2

Quadro Wallbox até 8 kW 40A com Medidor 4 Funções – ZIAHO MQPW40-W2

Modelo ZIAHO MQPW40-W2 | 220 V • 40 A

O ZIAHO MQPW40-W2 foi desenvolvido para instalações de carregadores veiculares que buscam reunir proteção elétrica, monitoramento de energia e praticidade em um único quadro.

Indicado para wallboxes da categoria de até 8 kW, incluindo aplicações residenciais de 7 kW, 7,2 kW e 7,4 kW / 32 A em 220 V.

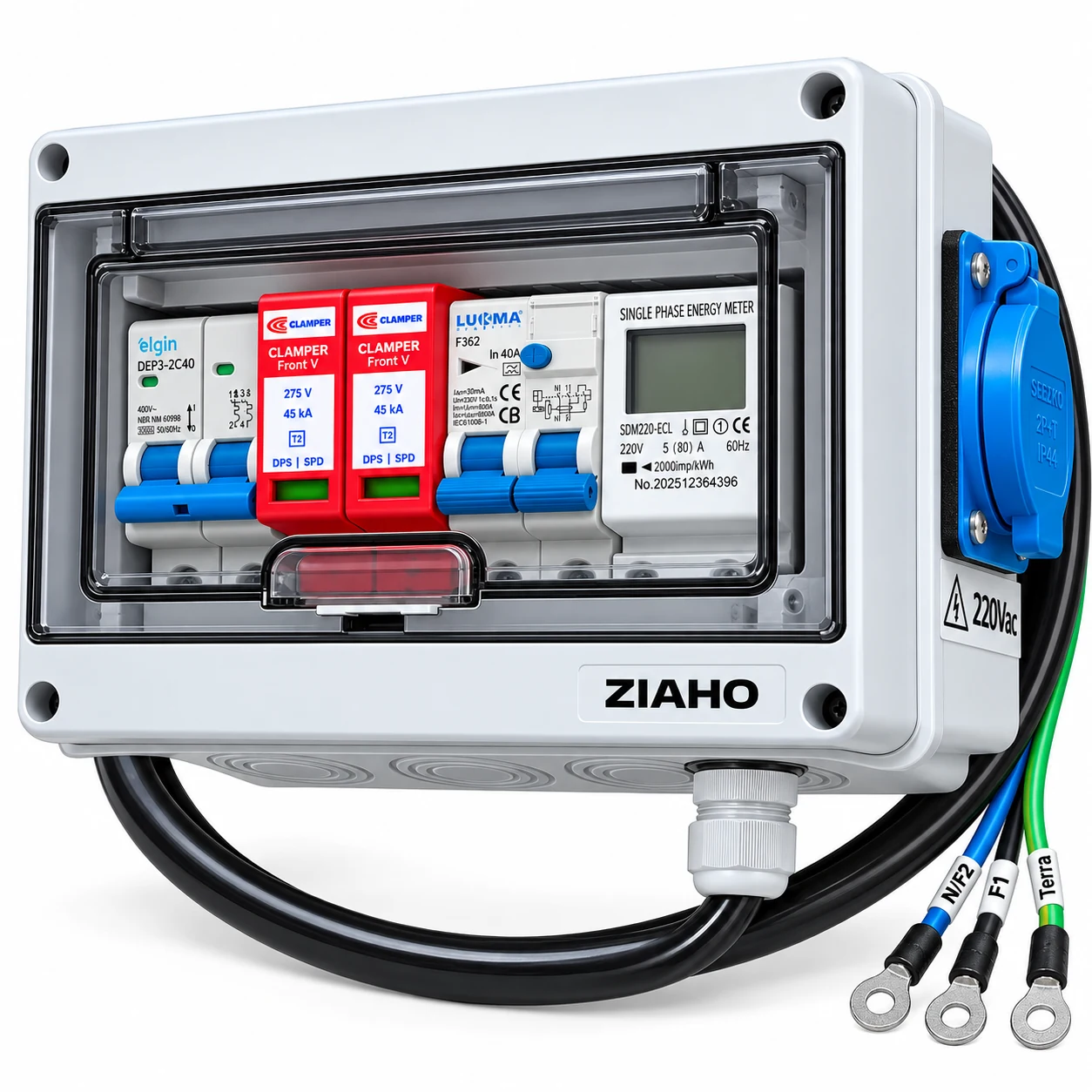

O conjunto reúne DR Classe A, 2 DPS CLAMPER 45 kA, disjuntor bipolar ELGIN 40 A, medidor digital de 4 funções e tomada auxiliar 220 V, instalados em gabinete compacto de ABS com grau de proteção IP65.

O quadro é fornecido com os componentes montados, interligados e identificados, reduzindo etapas de montagem durante a instalação. O instalador realiza as conexões de entrada, saída e aterramento conforme as características da instalação elétrica.

MEDIDOR DE ENERGIA COM 4 FUNÇÕES
Permite acompanhar diretamente no quadro:
• Potência (W)
• Tensão (V)
• Corrente (A)
• Energia consumida (kWh)
A medição é dedicada ao circuito do wallbox.
A tomada auxiliar é protegida pelo conjunto do quadro, porém não passa pelo medidor, evitando que o consumo de equipamentos conectados à tomada interfira na medição do carregador.

PROTEÇÃO ELÉTRICA
O MQPW40-W2 conta com:
• Disjuntor bipolar ELGIN 40 A
Proteção do circuito contra sobrecorrente e curto-circuito.
• DR Classe A – 40 A / 30 mA
Proteção diferencial residual Classe A.
• 2 DPS CLAMPER 45 kA
Proteção contra surtos elétricos.
A utilização de componentes de proteção de marcas reconhecidas no mercado nacional facilita a identificação das características técnicas, garantia e suporte dos respectivos fabricantes.

MONTADO, INTERLIGADO E IDENTIFICADO
O quadro é fornecido com seus componentes instalados no trilho DIN, interligados e identificados, formando um conjunto organizado e pronto para receber as conexões da instalação.
As identificações de entrada e saída, juntamente com a organização interna do conjunto, reduzem etapas de montagem em campo e facilitam o trabalho do profissional responsável pela instalação.
O instalador deverá realizar as conexões de alimentação, saída para o wallbox e aterramento, observando o projeto elétrico, o dimensionamento da instalação e as especificações do carregador.

TOMADA AUXILIAR 220 V
O quadro possui tomada auxiliar 220 V integrada, oferecendo um ponto adicional de energia no local da instalação.
A tomada passa pelas proteções do quadro, mas permanece fora do circuito de medição do wallbox.
Dessa forma, seu consumo não é somado às leituras de potência, corrente e energia destinadas ao carregador.

QUADRO IP65 EM ABS
O conjunto é montado em gabinete de plástico ABS de alta resistência, com grau de proteção IP65, proporcionando proteção contra poeira e jatos d'água.
Sua construção compacta é adequada para garagens e outros locais compatíveis com as características e o grau de proteção do produto.
Dimensões do quadro: 21,5 × 15 × 10 cm
Material do quadro: plástico ABS de alta resistência
Grau de proteção: IP65

COMPATIBILIDADE COM WALLBOX
Indicado para wallboxes da categoria de até 8 kW, incluindo carregadores de:
• 7 kW
• 7,2 kW
• 7,4 kW / 32 A em 220 V
A potência efetiva de carregamento depende da tensão de alimentação, corrente do carregador, capacidade do veículo e características da instalação elétrica.
Em uma aplicação de 220 V / 32 A, por exemplo, a potência elétrica teórica é de aproximadamente 7,04 kW. Carregadores comercialmente identificados como 7,2 kW ou 7,4 kW também são comumente associados à faixa de 32 A, conforme sua tensão nominal e especificações do fabricante.
Por isso, antes da instalação, devem ser consideradas a corrente e a tensão especificadas pelo fabricante do wallbox, e não somente a potência comercial informada no equipamento.
ALIMENTAÇÃO 220 V
O MQPW40-W2 permite utilização em instalações:
• Fase + Neutro (F+N)
• Fase + Fase (F+F)
Em instalações F+N, o neutro deve ser conectado obrigatoriamente ao terminal identificado como N.

PRINCIPAIS DIFERENCIAIS
• Aplicação para wallboxes da categoria de até 8 kW
• Ideal para aplicações residenciais de até 7,4 kW / 32 A em 220 V
• Medidor digital com 4 funções: W, V, A e kWh
• Medição dedicada ao wallbox
• Tomada auxiliar sem interferir na medição do carregador
• Componentes montados, interligados e identificados
• Conexões de entrada e saída claramente sinalizadas
• Reduz etapas de montagem durante a instalação
• DR Classe A 40 A / 30 mA
• 2 DPS CLAMPER 45 kA
• Disjuntor bipolar ELGIN 40 A
• Tomada auxiliar 220 V
• Quadro IP65
• Gabinete em ABS de alta resistência
• Trilho DIN e barramento tipo pente
• Quadro montado e interligado, pronto para receber as conexões da instalação

ESPECIFICAÇÕES TÉCNICAS
Marca: ZIAHO
Modelo: MQPW40-W2
Aplicação: proteção e monitoramento para wallbox
Faixa comercial de aplicação: wallbox até 8 kW
Aplicação típica em 220 V: até 7,4 kW / 32 A
Tensão nominal do quadro: 220 V
Corrente nominal do quadro: 40 A
Disjuntor: bipolar ELGIN 40 A
DR: Classe A – 40 A – 30 mA
DPS: 2 × CLAMPER 45 kA
Medição: potência (W), tensão (V), corrente (A) e energia (kWh)
Tomada auxiliar: 220 V
Grau de proteção do quadro: IP65
Material do quadro: plástico ABS
Dimensões do quadro: 21,5 × 15 × 10 cm
Montagem: trilho DIN e barramento tipo pente
Interligações internas: componentes montados, interligados e identificados
Alimentação: 220 V F+N ou F+F

IMPORTANTE
A indicação “até 8 kW” identifica a faixa comercial de aplicação do produto e não significa que um wallbox fornecerá necessariamente 8 kW quando alimentado em 220 V. A potência efetiva depende da tensão, corrente disponível, características do carregador e capacidade de carregamento do veículo.
A instalação deve ser realizada por profissional qualificado, considerando as características da rede elétrica, o correto dimensionamento dos condutores e dispositivos e as especificações estabelecidas pelo fabricante do wallbox.
Antes da instalação, confirme a tensão, potência, corrente e demais requisitos elétricos do seu carregador veicular.

ZIAHO — Engenharia aplicada.
