Quadro de Proteção Elétrica 40A Bipolar com 2 DPS Clamper IP65 – ZIAHO QP40-B Basic

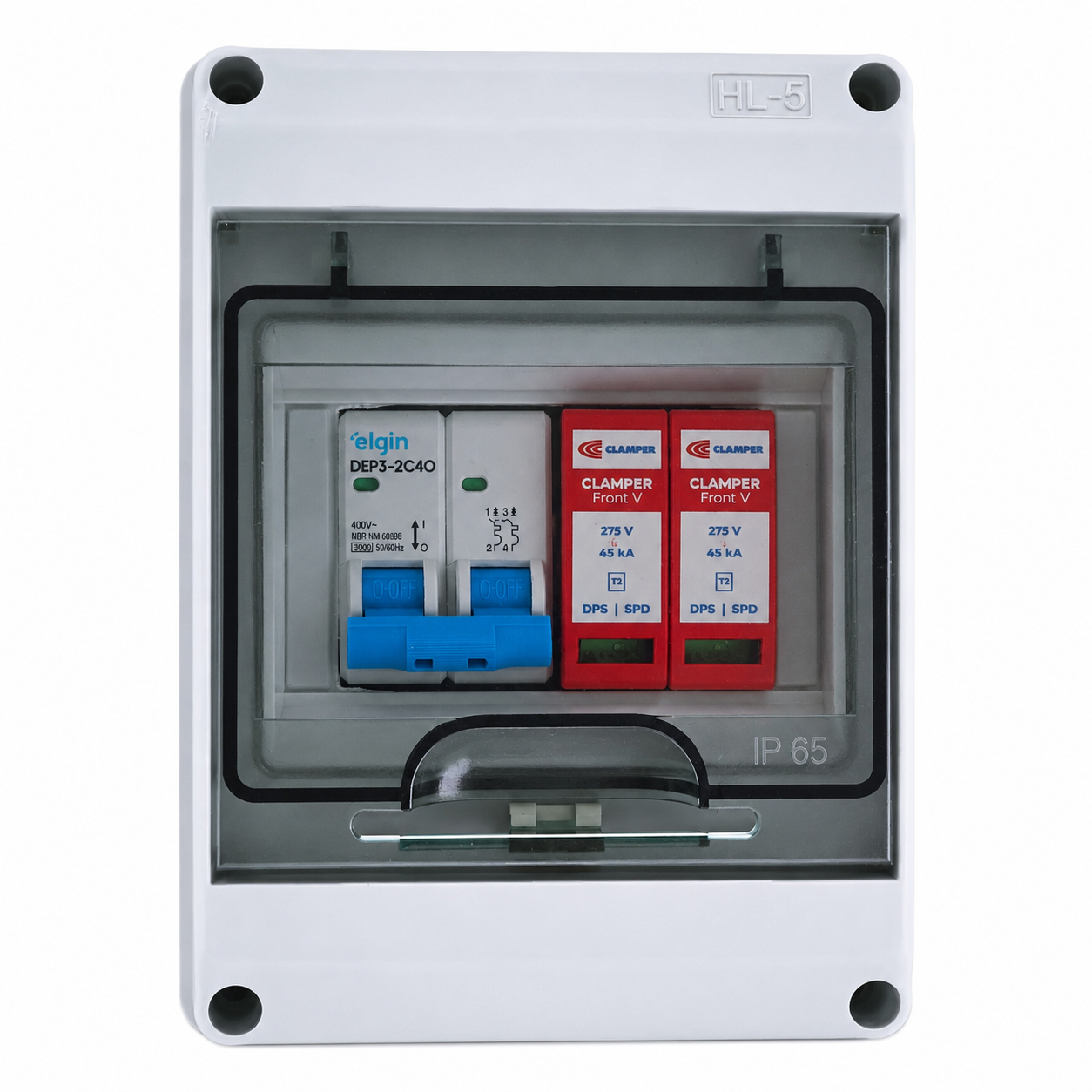

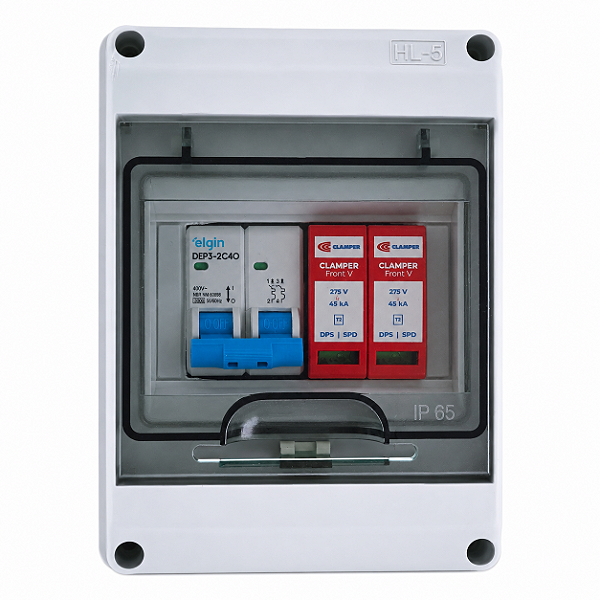

QUADRO DE PROTEÇÃO ELÉTRICA ZIAHO QP40-B — LINHA BASIC

Quadro compacto de sobrepor com disjuntor bipolar 40A, dois DPS Clamper e acessórios para instalação.

Uma solução prática para organizar os dispositivos de proteção de um circuito elétrico, reunindo proteção contra sobrecarga, curto-circuito e surtos de tensão, conforme o dimensionamento e a instalação correta dos componentes.

CONTEÚDO DO KIT

• 1 quadro de sobrepor IP65, com capacidade para 5 módulos DIN e tampa transparente fumê.
• 1 disjuntor bipolar Elgin 40A, curva C.
• 2 DPS Clamper Front V, Classe II/T2, 275V, com corrente máxima de descarga de 45kA por DPS.
• 1 trilho DIN instalado no quadro.
• 1 barramento tipo pente.
• 2 prensa-cabos.
• Parafusos e buchas para fixação.

Os acessórios acompanham o kit, conforme as imagens do anúncio.

PRINCIPAIS DIFERENCIAIS

• Caixa compacta com tampa fumê para visualização dos componentes.
• Disjuntor bipolar para proteção contra sobrecarga e curto-circuito.
• Dois DPS Clamper para proteção contra surtos transitórios de tensão.
• Barramento pente e acessórios incluídos para auxiliar na instalação.
• Componentes posicionados no trilho DIN, facilitando a montagem pelo profissional.

APLICAÇÕES

Pode ser utilizado em circuitos de chuveiros elétricos, ar-condicionado, bombas e outros equipamentos, desde que o disjuntor de 40A e os demais componentes sejam adequados à carga e à instalação.

Para cargas de até 8.000W em 220V, considerar a corrente efetiva do equipamento, o fator de potência e o dimensionamento dos cabos e das conexões. A potência, isoladamente, não determina a compatibilidade do circuito.

ESPECIFICAÇÕES

Marca do kit: ZIAHO
Linha: Basic
Modelo: QP40-B

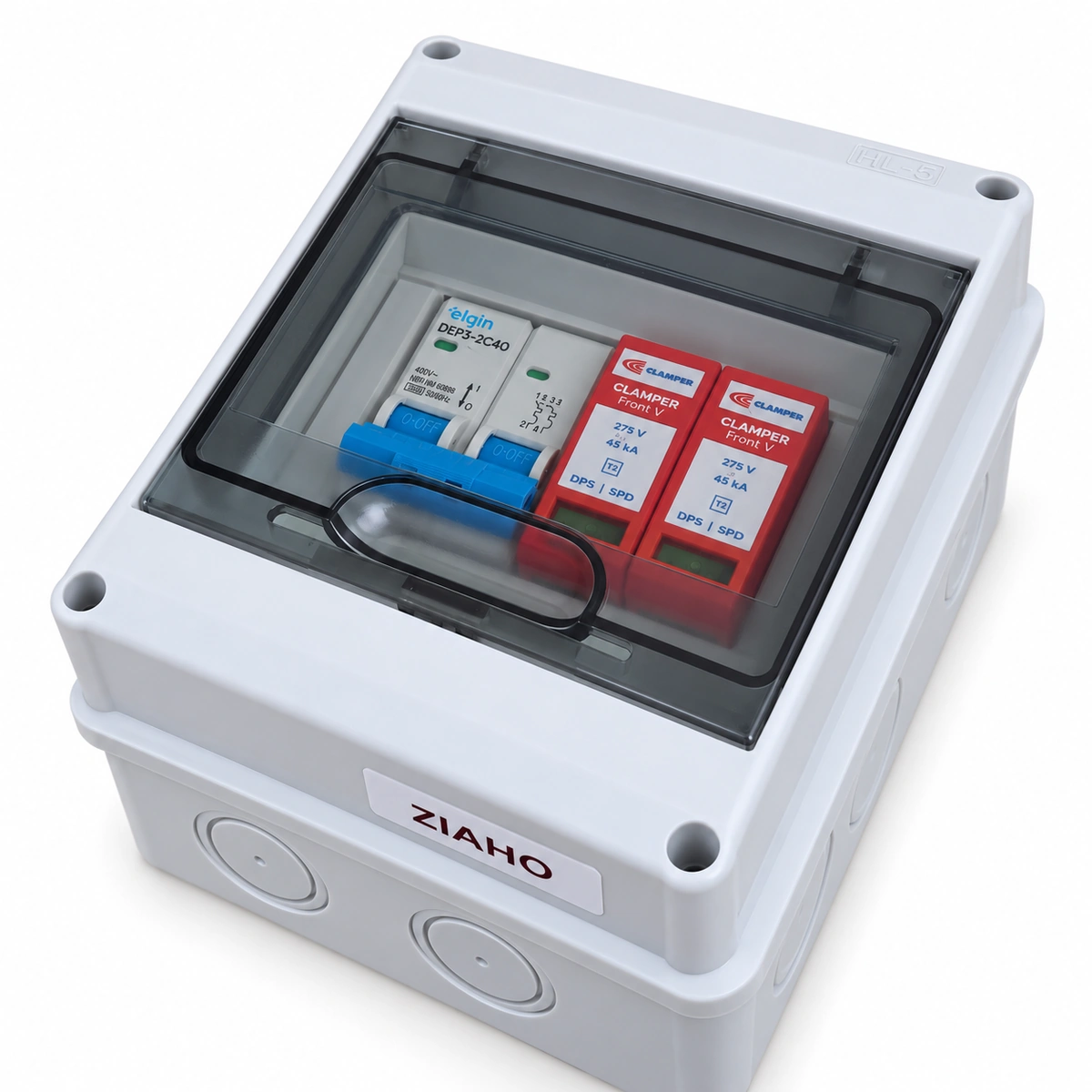

Quadro:
• Instalação de sobrepor.
• Material: ABS.
• Grau de proteção da caixa: IP65.
• Capacidade: 5 módulos DIN.
• Tampa transparente fumê.
• Dimensões: 16cm de altura × 12cm de largura × 10cm de profundidade.

Disjuntor:
• Marca: Elgin.
• Bipolar — 2 polos.
• Corrente nominal: 40A.
• Curva de disparo: C.

DPS:
• Marca: Clamper.
• Modelo: Front V.
• Quantidade: 2 unidades.
• Classe II/T2.
• Máxima tensão de operação contínua (Uc): 275V.
• Corrente máxima de descarga (Imax): 45kA por unidade.

INSTALAÇÃO

O kit é enviado com o disjuntor e os DPS posicionados no trilho DIN. O barramento pente e os demais acessórios acompanham o produto para instalação pelo profissional.

As conexões elétricas, o aterramento e o dimensionamento devem ser realizados por profissional qualificado. Não é um produto para simplesmente conectar à tomada.

O grau IP65 depende da caixa corretamente fechada e da vedação adequada das entradas de cabos. Não indica proteção contra imersão.

Este modelo não inclui dispositivo diferencial residual (DR). Quando necessário à aplicação, o DR deverá ser previsto na instalação. Os DPS não substituem o aterramento nem as demais proteções exigidas para o circuito.

NOTA FISCAL E GARANTIA

Produto novo, enviado com nota fiscal.
